温度制御とは？

温度制御とは、簡単に言うと、あるものをある温度まで上げたり（加熱）下げたり（冷却）すること。また、その温度を一定に保つことです。
ここでは、電熱器（ヒーター）による加熱温度制御について簡単に解説していきます。

電熱器（ヒーター）とは？

電熱器（ヒーター）とは、電気を使用して温めることを目的とした電気機器です。
電熱器（ヒーター）による加熱温度制御は、身近なところにあります。
例えば、電気ポット、トースター、ホットプレートなど、生活のなかにもたくさんありますね。

温度制御の種類

加熱するための温度制御はいろいろな方法があります。

①最大出力で設定温度に到達したら加熱をやめるもの（急速加熱の電気ポット）

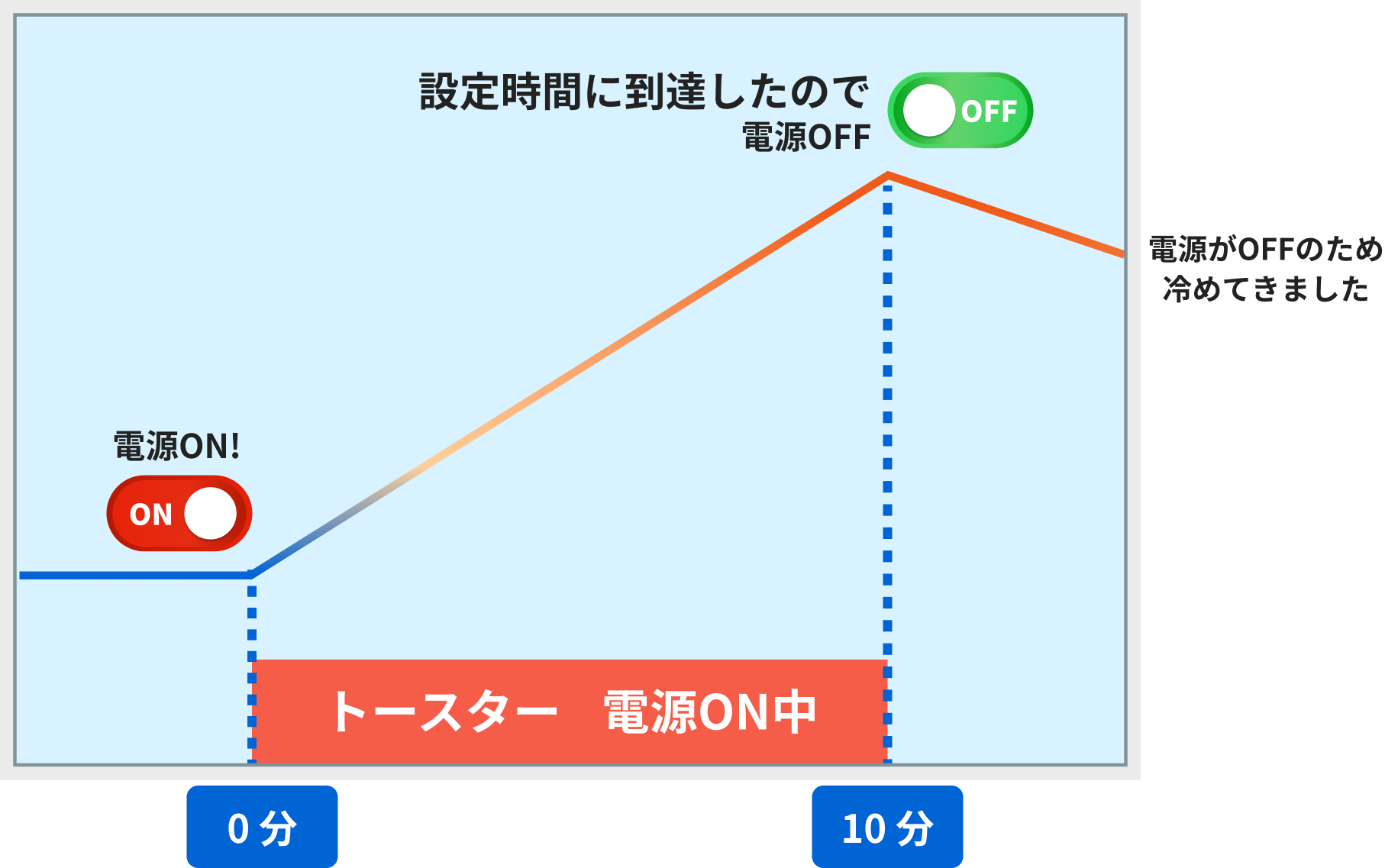

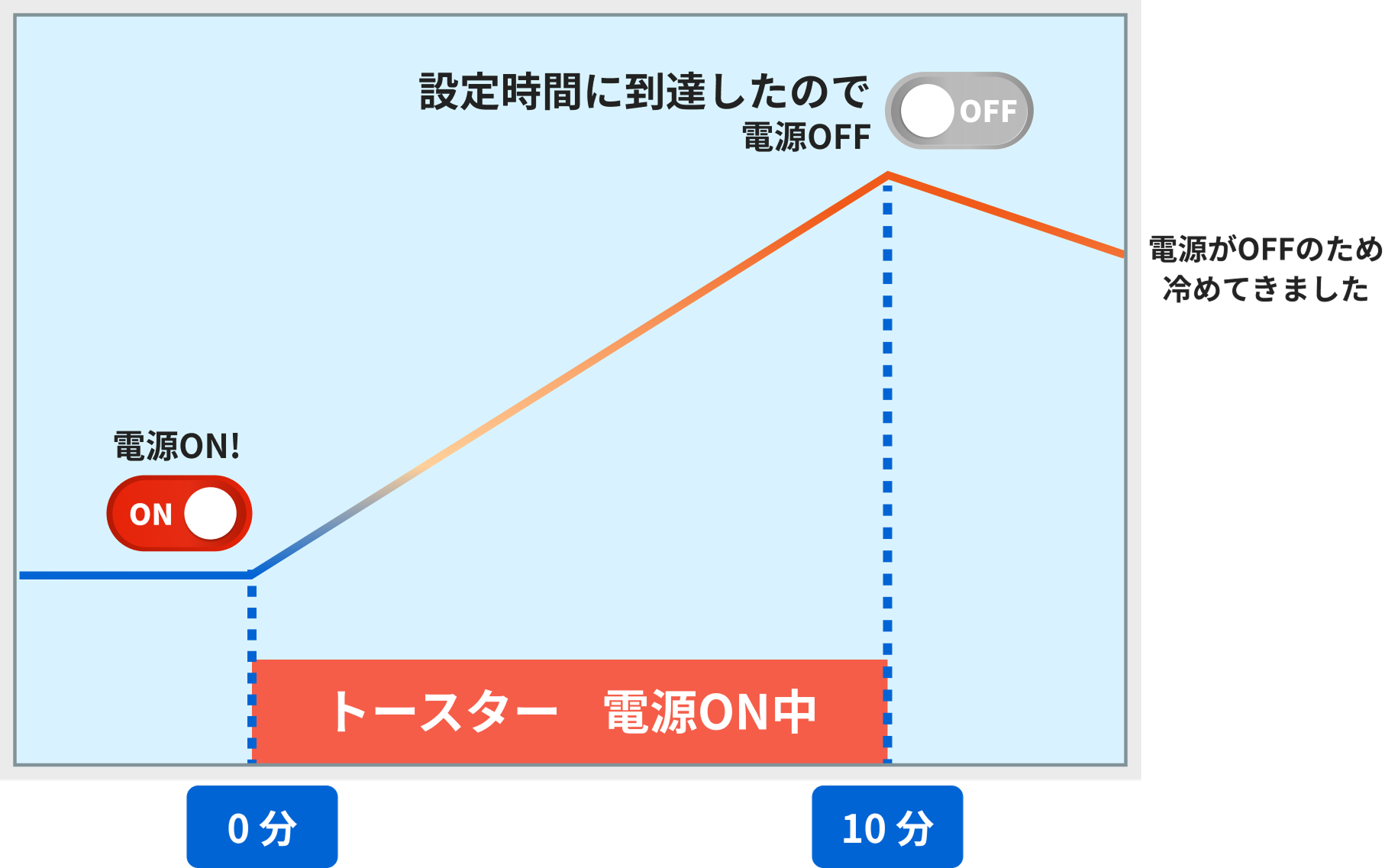

②最大出力で設定時間に到達したら加熱をやめるもの（トースター）

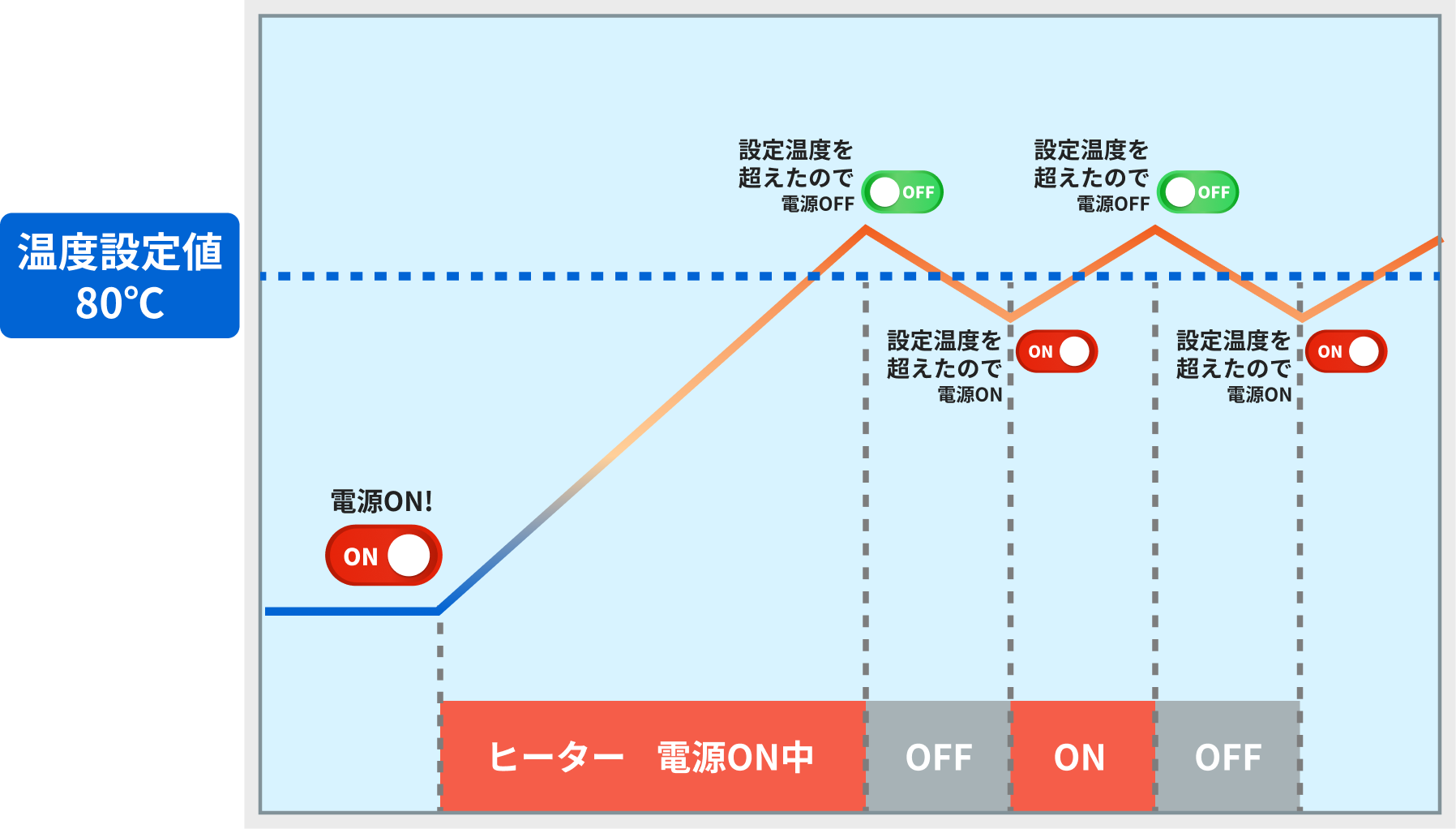

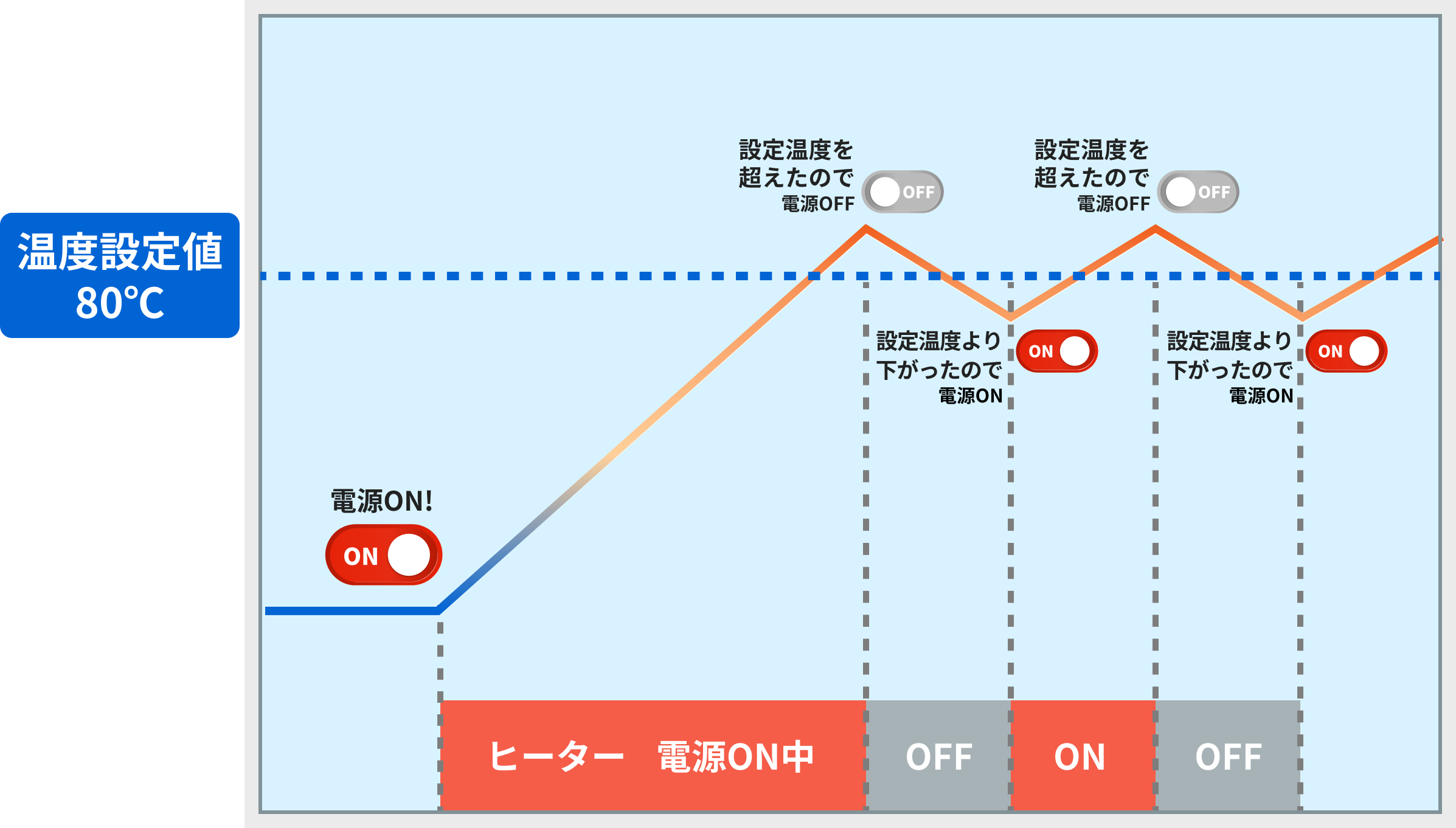

③最大出力で設定温度まで加熱し、その温度で一定に保温をするもの（保温機能付き電気ポット）

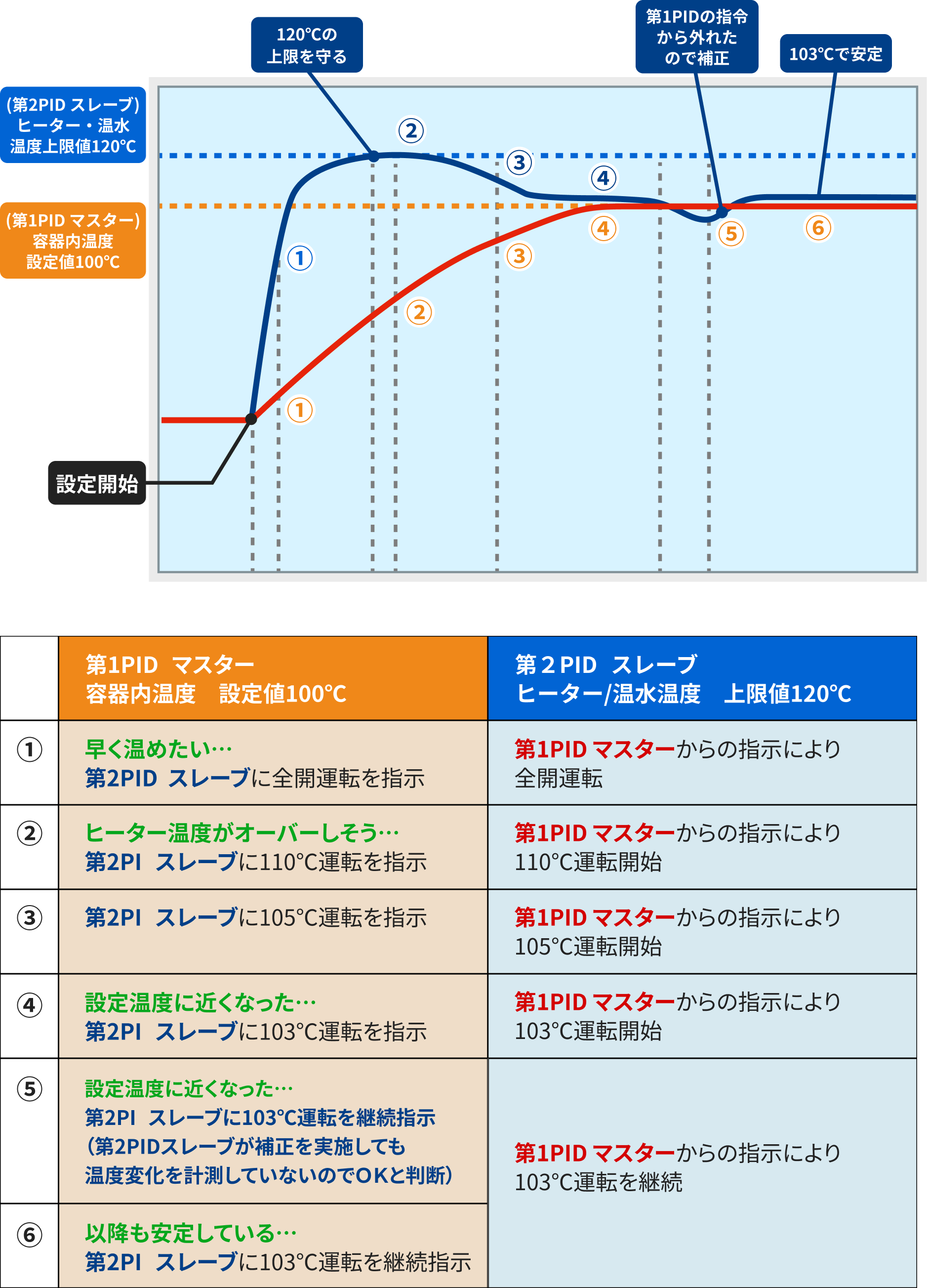

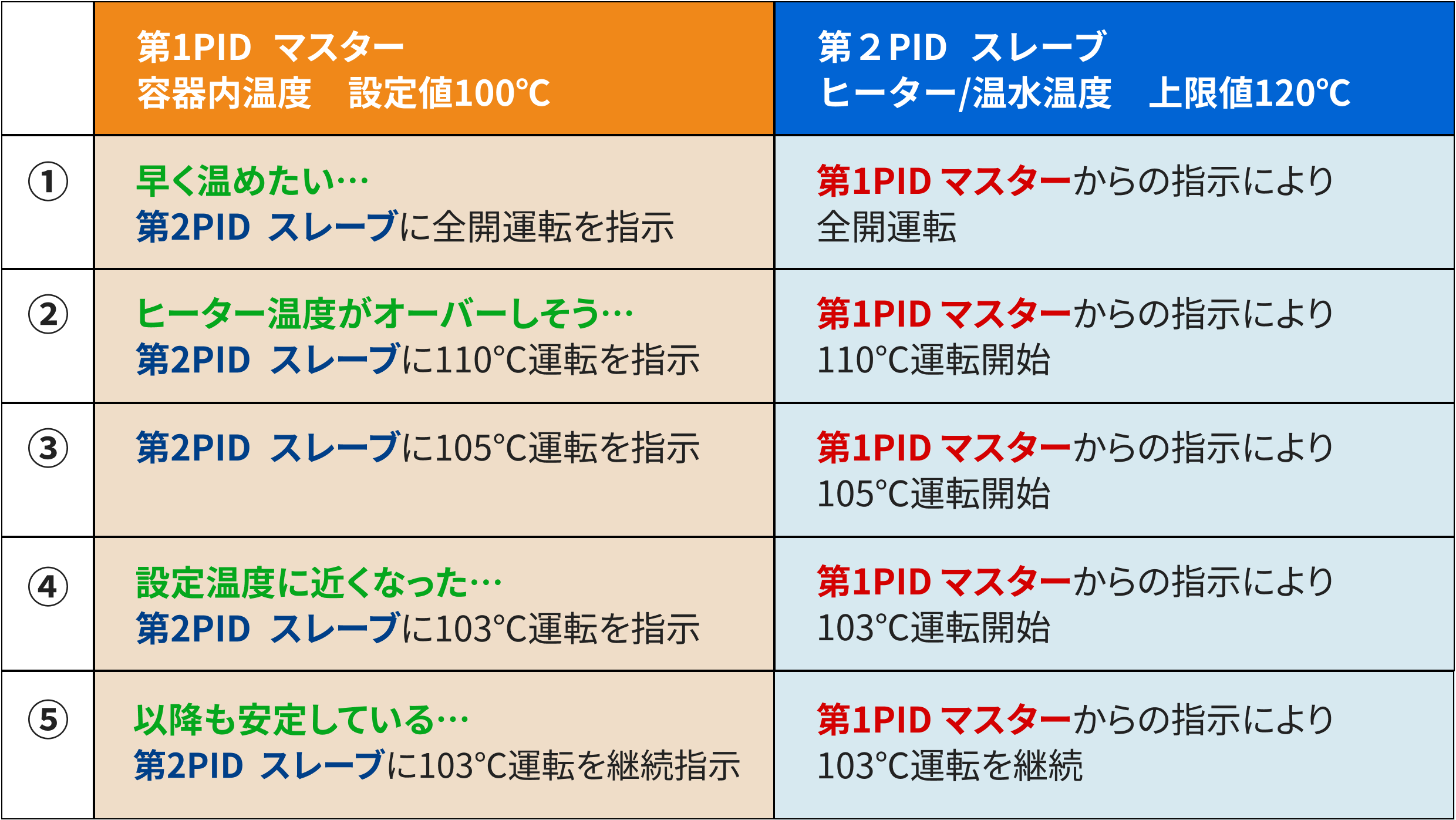

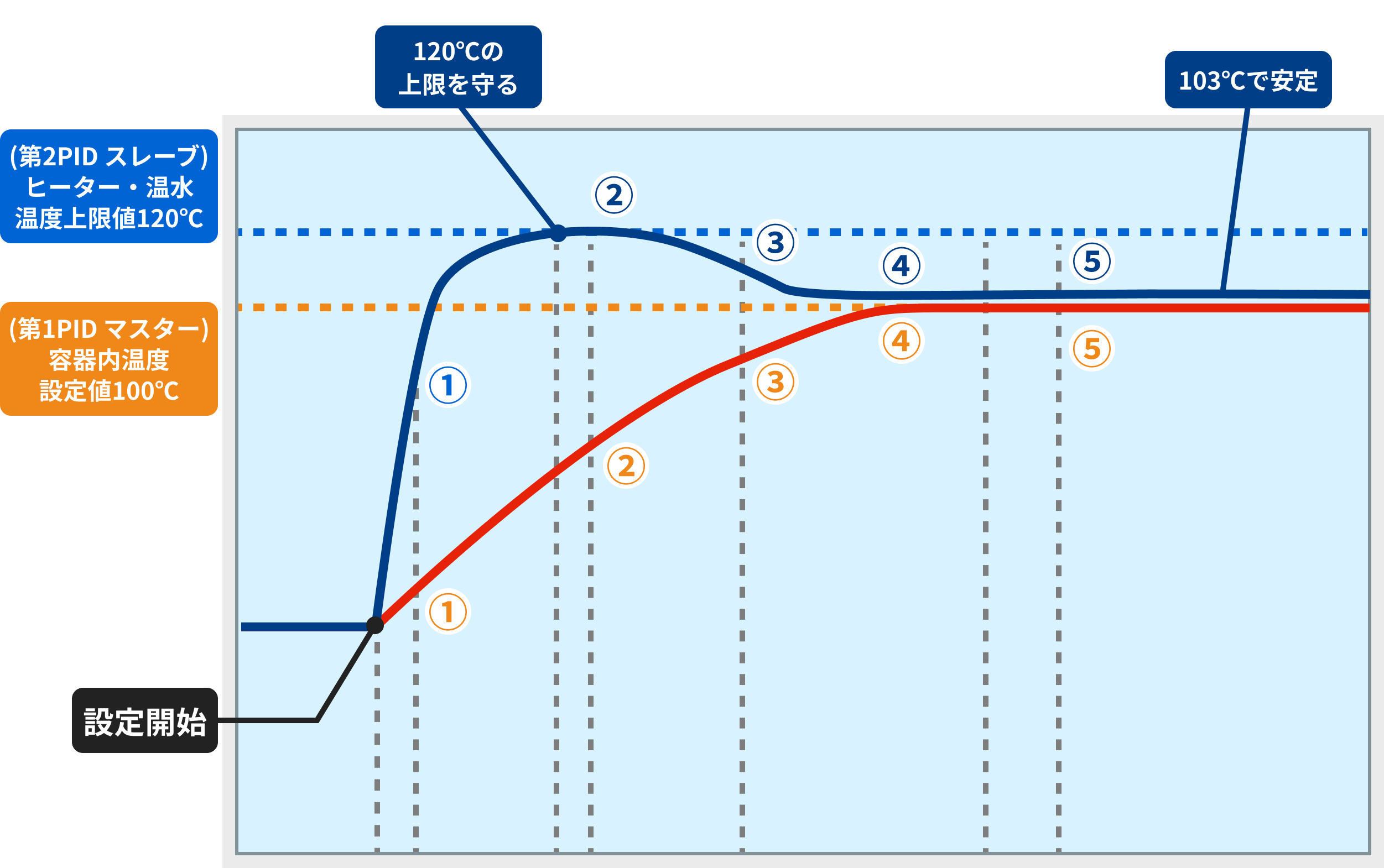

④電熱器（ヒーター）温度と温めたい物の温度、2つの温度（情報）を監視して精密に温度調節するもの（一般的ではありませんが、空調設備などにも使用されています。）

など、加熱方法・制御方法は、いろいろな方法があり、その目的に合わせた方法を
選ぶことが重要です。

では、どのような制御があるか図を参考にみていきましょう

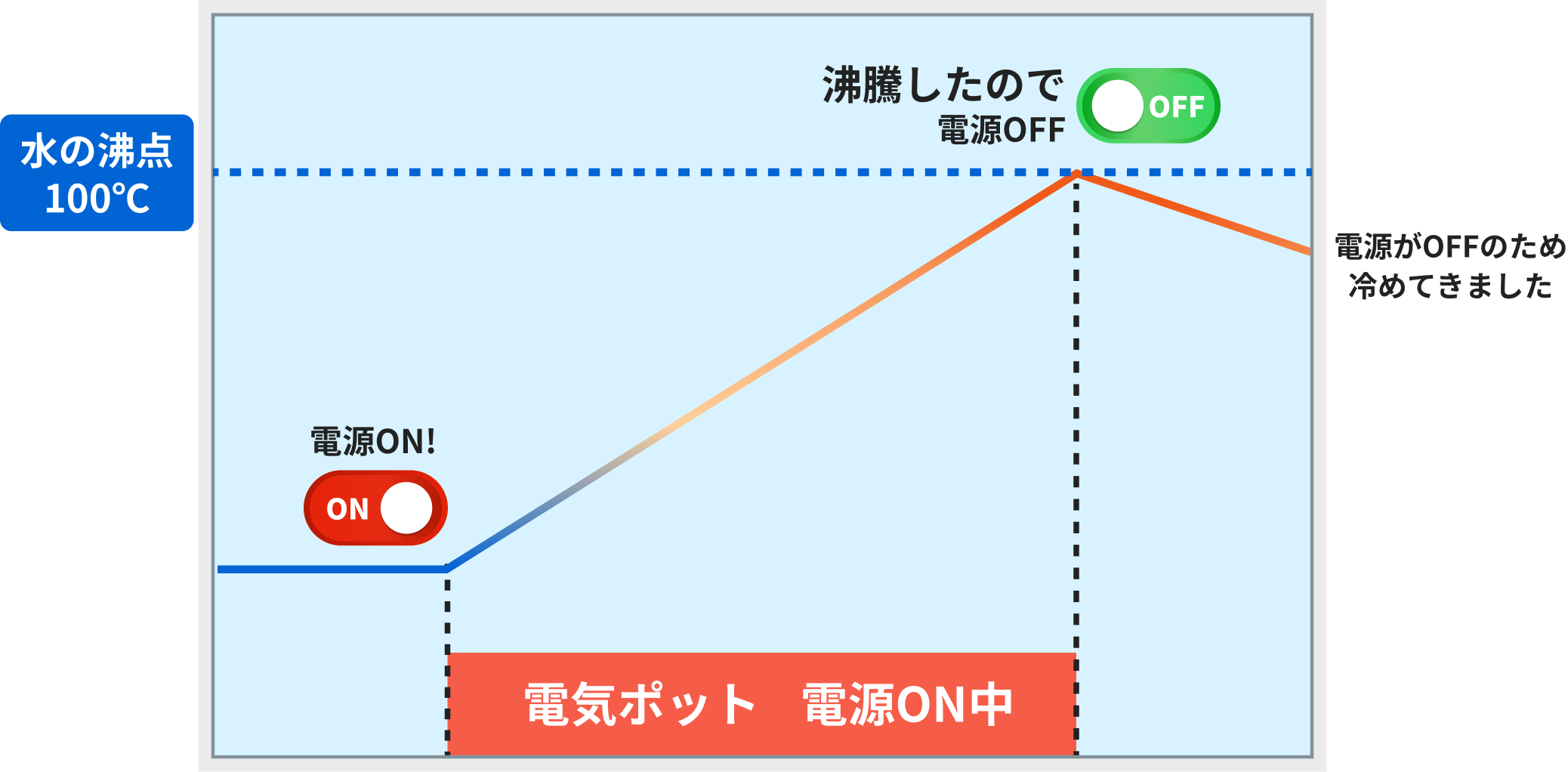

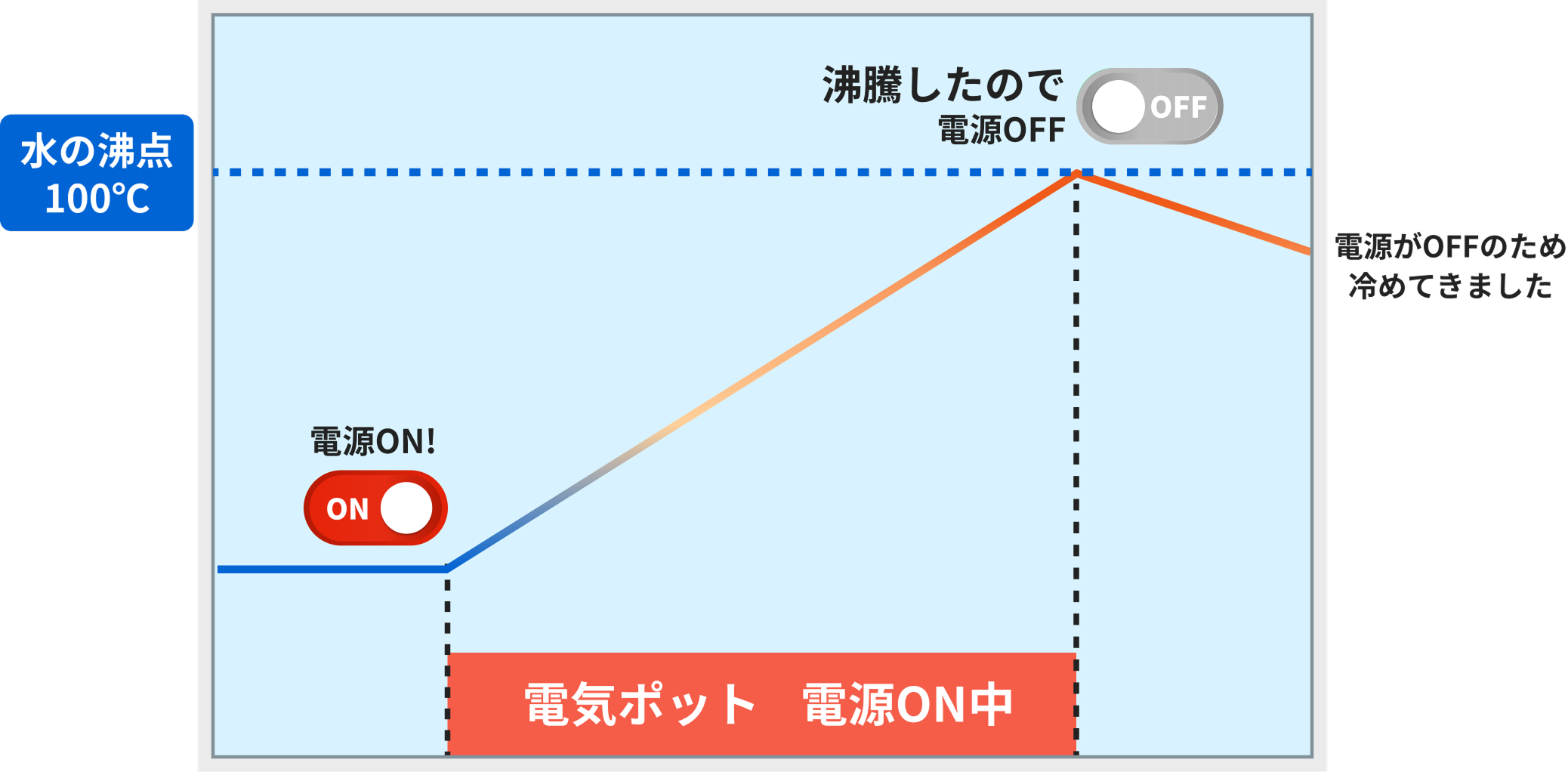

①最大出力で　設定温度に到達したら加熱をやめる物（急速加熱の電気ポット）
　制御目的：水が沸点１００℃になったら、電源ＯＦＦする
　ＯＮ／ＯＦＦ制御（温度設定型）

以上、一般的なものを紹介しましたが。細かく言えばもっとたくさんの制御方法もあります。
そして、温めるものにより温める方法が変わります。

温めるものについて

次に温めるものについてみていきましょう。

温めるものの例え・・・
　例１）水
　例２）空気
　例３）鉄の無垢材
　例４）缶コーヒー

上記４点での物質は主に比熱が違います。
（比熱とは．．．その物質の単位質量の温度を１℃上げるために必要な熱量）
比熱が大きい物質は、温まりにくく、冷めづらい性質があります。
逆に、比熱が小さい物質は温まりやすく冷めやすい性質があります。

例えば、大気圧1ℓの空気と水をそれぞれ温めようとした場合
空気はものすごく温まりやすいですが、
逆に水は空気に比べ何倍も温まりにくいという傾向があります。

温調タンクを用いて液体材料を温める方法

タンク内の材料を温める方法として下記を例としてあげます。
　例１）水タンクにヒーターを入れて直接材料を加熱
　例２）水タンク側面にラバーヒーターを巻いて間接的に材料を加熱
　例３）ジャケットタンクのジャケットに温水を循環させて間接的に加熱

---

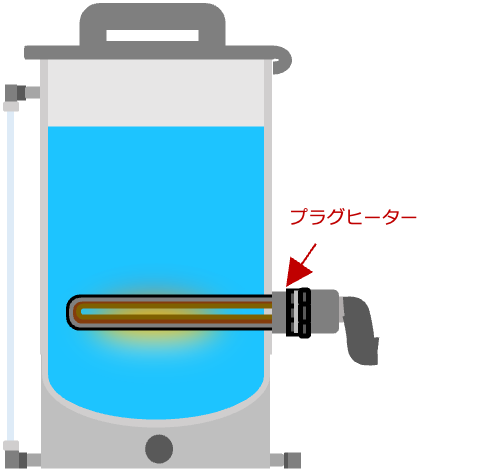

例１）水タンクにヒーターを入れて加熱

---

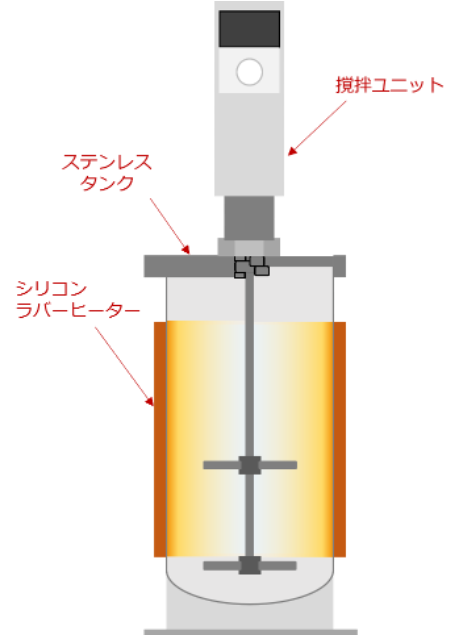

例２）水タンクにラバーヒーターを巻いて加熱

---

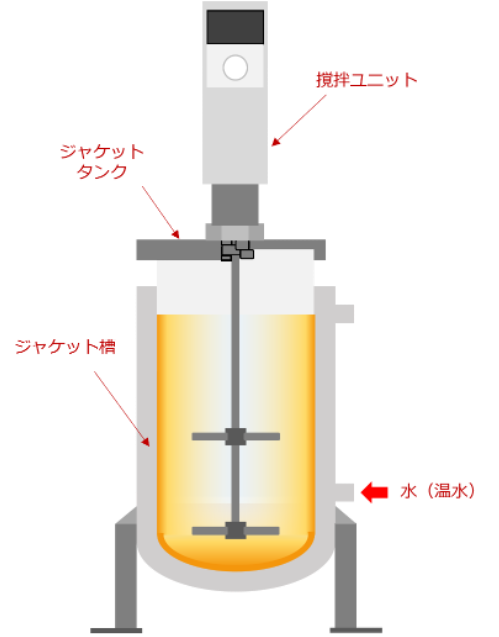

例３）ジャケットタンクのジャケットに水（温水）を循環させて、循環する水を加熱など

---

この３点の加熱方法でそれぞれの相違点は．．．熱効率です。

伝熱面積（熱の伝わる面積）と熱交換効率です。

それぞれの特長として
例１）熱効率が良く比較的安価に構築できる
例２）熱効率は低いが安価に構築でき、取付/取り外しが簡単で、タンクの洗浄性は非常に高く扱いやすい
例３）比較的温調効率は高く、高精度の温度管理が可能
　
例えば、
例３）は、例１)より熱交換効率は低いですが材料への急激な温度変化に対しては鈍感なので、温まりにくく、冷めにくいという特徴があります。

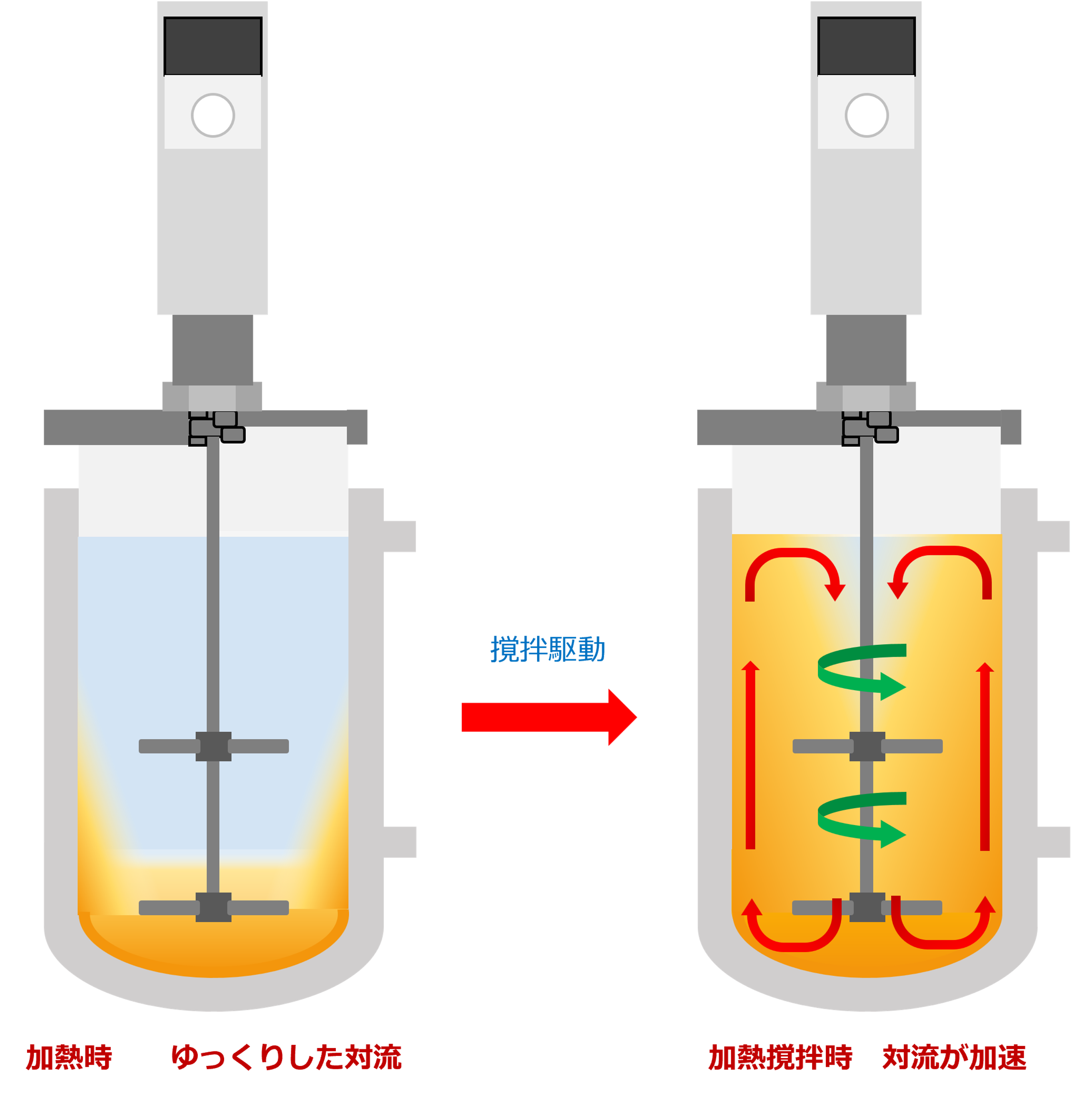

撹拌で温調の効率化を上げる

タンク内の液体は自然対流だけでは温度の均一になりにくいため、より精度を上げた温度管理をしたい場合は撹拌機の導入をお勧めします。

撹拌の効果

伝熱の促進：
加熱または冷却を行う際に、撹拌機は熱の伝達を促進します。これにより、槽内全体が均一な温度になり、局所的な過熱や冷却を防ぐことができます。

製品の均一性：
食品、化粧品、医薬品などの製造において、製品の品質を均一に保つことは非常に重要です。温調と撹拌を組み合わせることで、温度ムラによる品質のばらつきを防ぎ、安定した品質の製品を製造できます。

粘度変化の制御：
液体の粘度は温度によって変化します。撹拌効率は粘度に影響を受けるため、温度を制御することで撹拌効率を一定に保ち、安定した生産を維持できます。

温調用語集

まとめ

『液体温調の豆知識　温度制御について解説 (加熱基礎編)』はいかがでしたでしょうか？

今回は、加熱温調に関する基礎的な内容を記事にしました
　・加熱温度制御の種類
　・液体を温める方法
　・温めるもの
　・温度調整の効率化
